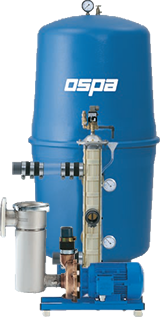

Полноавтоматическая фильтровальная установка Ospa 16

Полноавтоматическая фильтровальная установка Ospa 16

Оптимизация фильтрации и промывки

В качестве фильтровального материала служит специальный кварцевый песок, отличающийся превосходной чистотой фильтрации. Под этим фильтровальным слоем располагается слой из фильтровального щебня, как и в фильтрах питьевой воды. В сочетании с равномерным распределением потока такое решение обеспечивает оптимальное прохождение воды при фильтрации и эффективное распределение воды при промывке по всему диаметру фильтра, а также равномерное взрыхление фильтрующего слоя. Таким образом, в фильтре не образуется скоплений грязи, а фильтровальный материал не слеживается.

Комфортное оснащение

Установки предлагаются в полноавтоматическом и полуавтоматическом исполнении. При предъявлении повышенных требований установка может оснащаться особо бесшумным насосом Ospa специальной конструкции.

Высокая устойчивость к коррозии

На всех фильтровальных установках Ospa применяются исключительно высококачественные рабочие материалы. Фильтровальная емкость изготавливается из многослойного, усиленного стекловолокном полиэстра, стойкого к химическому воздействию, поэтому она особо устойчива к давлению и тепловому воздействию.

Насос Ospa из бронзового литья благодаря специальной конструкции не чувствителен к загрязнениям и оптимально надежен. Большой входной фильтр из нерж. стали отличается превосходными показателями всасывания, что позволяет монтировать установку выше уровня воды.

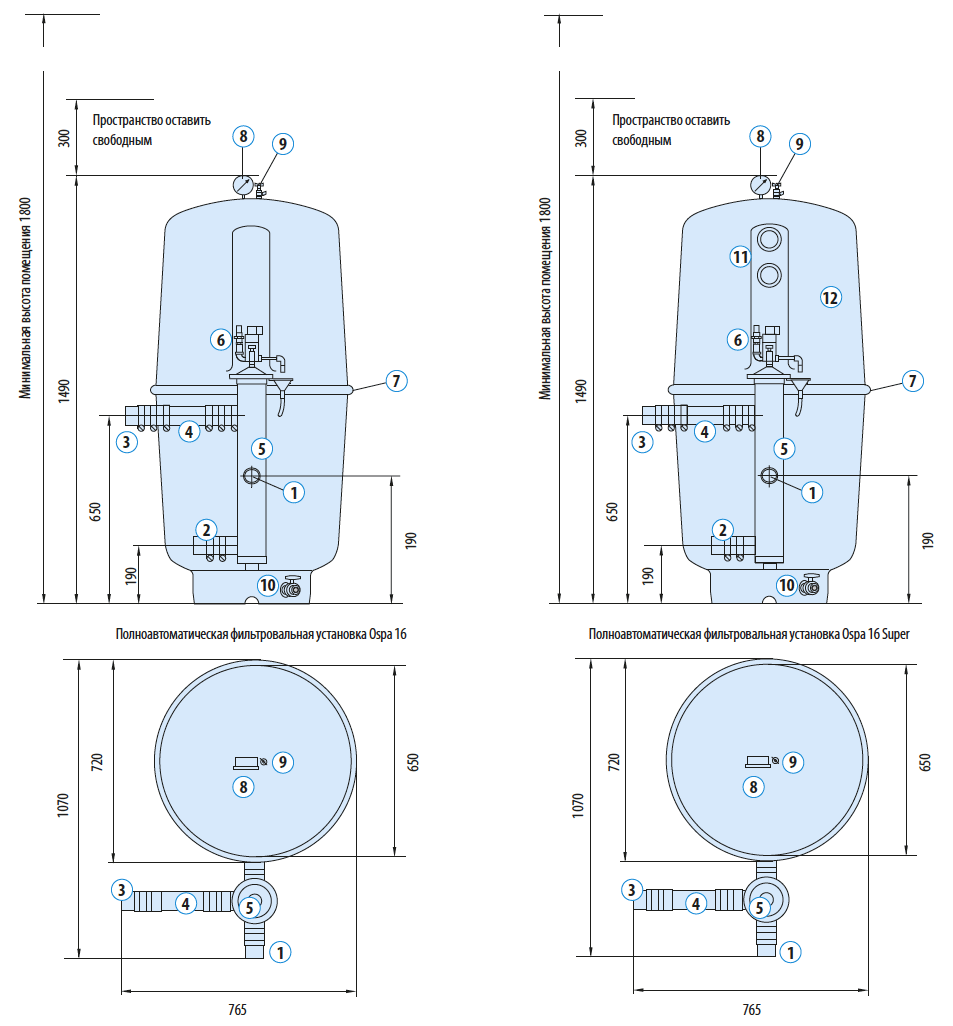

  1. Клеевой ниппель ПВХ трубопровода необработанной воды d 63 / DN 50

  2. Клеевой ниппель ПВХ трубопровода очищенной воды d 63 / DN 50

  3. Клеевая муфта ПВХ трубопровода воды обратной промывки d 63 / DN 50

  4. Индикатор

  5. Авт. реверсивный гидроклапан

  6. Защитный шланг G 3/8 для подачи сетевой воды в гидроклапан

  7. Фильтровальная емкость открывается по всему диаметру

  8. Манометр из нерж. стали с жидкостным успокоением

  9. Клапан удаления воздуха

  10. Клапан опорожнения емкости 1/2"

  11. Смотровые стекла - для установок в исполнении Super

  12. Фильтр с многослойной засыпкой с применением активированного угля - для исполнения Super



Полноавтоматическая фильтровальная установка Ospa 16

Производительность: 10 м3/ч

  • Высокопрочная, устойчивая к коррозии фильтровальная емкость из усиленного стекловолокном полиэстра
  • Фильтровальный материал: 100 кг специально подготовленного кварцевого фильтровального песка и доп. 100 и 25 кг специально подготовленного кварцевого фильтровального щебня по нормам DIN 19623 двух видов зернистости – для лучшей фильтрации и поглощения загрязнений
  • Тщательно выверенное распределение потока внутри фильтра – для обтекания водой фильтрующей поверхности без образования вихрей при фильтрации и для равномерного прохождения потока при промывке
  • Манометр из нерж. стали с жидкостным успокоением
  • Клапан удаления воздуха и доп. автоматическое вентилирование
  • Сливной кран в нижней части емкости
  • Реверсивный гидроклапан Ospa из пластмассы, срабатывающий от давления сетевой воды – для авт. промывки фильтра с предвключенным управляющим эл./магнитным клапаном. С автоматическим закрытием при отключении напряжения или падении давления с помощью возвратной пружины
  • Индикатор контроля промывки
  • Точка подсоединения необработанной и очищенной воды: клеевой ниппель d63/DN50, точка подсоединения воды обратной промывки: d63/DN50
  • Самовсасывающий насос Ospa из RG 5 с эл./двигателем DIN IEC 38, 400 В трехфазного тока, 2,2 кВт и корпусом входного фильтра из нерж. стали V2A (объем: ок. 6 л) с фильтровальной сеткой (объем: ок. 3 л)

Установки предлагаются также в полуавтоматическом исполнении или исполнении Super с активированным углем (только в полноавтоматическом исполнении).
